滚子交叉导轨，精密机械传动的重要部件！

在精密机械传动系统中，导轨作为重要部件，直接影响设备的运行精度与稳定性。滚子交叉导轨凭借独特的结构设计与良好性能，成为自动化设备、检测仪器等领域的优选部件，其兼具高精度、高刚性与长寿命的特点，为精密运动控制提供了可靠支撑。

一、结构特点：交叉布局的精密设计

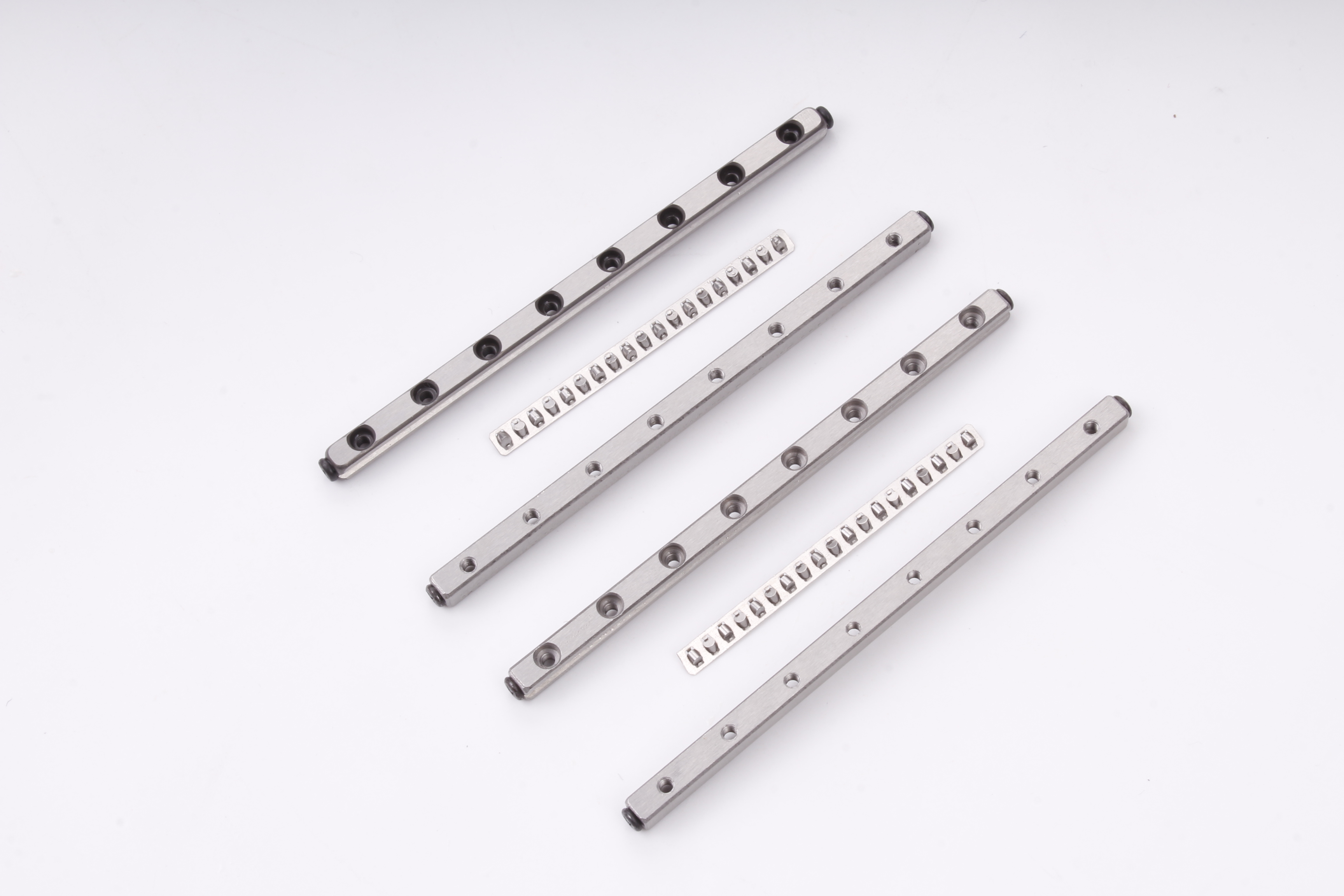

滚子交叉导轨主要由导轨本体、滚子保持架、交叉排列的滚子组成。导轨本体通常采用高强度合金钢材，真空全硬淬火工艺，确保承载能力与耐磨性。滚子保持架采用工程塑料或金属材质，内部均匀分布滚子安装孔，且滚子以交叉方式错位排列 —— 相邻滚子滚动方向呈 90° 垂直，这种设计使导轨在 X、Y 双向均能承受载荷，打破了传统直线导轨单向承载的局限。

二、工作原理：滚动摩擦的高效传动

其工作原理基于滚动摩擦替代滑动摩擦。当导轨相对运动时，交叉排列的滚子在导轨滚道内滚动，通过保持架约束滚子运动轨迹，避免滚子相互碰撞或偏移。由于滚子与滚道为点接触，接触面积小，不仅降低了运行阻力，减少能量损耗，还能有效减少磨损，延长导轨使用寿命。同时，交叉布局使滚子均匀分担载荷，即便在偏载工况下，仍能保持较高的运动精度，满足精密设备的定位需求。

三、应用场景：覆盖多领域精密需求

滚子交叉导轨凭借高精度与高刚性，广泛应用于多个领域。在自动化设备中，如机器人手臂、精密输送机构，其可实现高速、平稳的线性运动，保证动作准确性；在检测仪器领域，如光学测量仪、坐标测量机，微米级的定位精度能满足精密检测需求；此外，在半导体设备、检测器械（如手术机器人）等对可靠性要求较高的场景中，其优异的抗振动性能与长寿命优势也得到充分发挥。

四、选型与维护要点

选型时需重点关注导轨的额定载荷（动载荷与静载荷）、行程长度、精度等级（通常分为普通级、精密级、超精密级），同时结合实际工况（如运行速度、环境温度、粉尘情况）选择适配型号。维护方面，需定期检查滚子保持架是否松动，避免滚子脱落；根据使用频率补充专用润滑脂，防止金属部件锈蚀；若用于粉尘较多的环境，建议搭配防尘罩或密封圈，延长导轨使用寿命。

作为精密传动领域的关键部件，滚子交叉导轨通过结构优化与性能提升，持续为机械装备制造提供支持。随着自动化、智能化技术的发展，其在精度、效率与可靠性方面的优势将进一步凸显，推动更多精密设备实现性能突破。
