微米级精度交叉导轨，精密领域的关键传动部件！

在精密制造、检测设备、半导体加工等对运动精度要求较高的领域，微米级精度交叉导轨凭借独特优势，成为实现精准位移控制的重要部件。它以良好性能打破传统导轨局限，为各类机械设备提供稳定可靠的传动支持。

一、微米级精度交叉导轨的构造

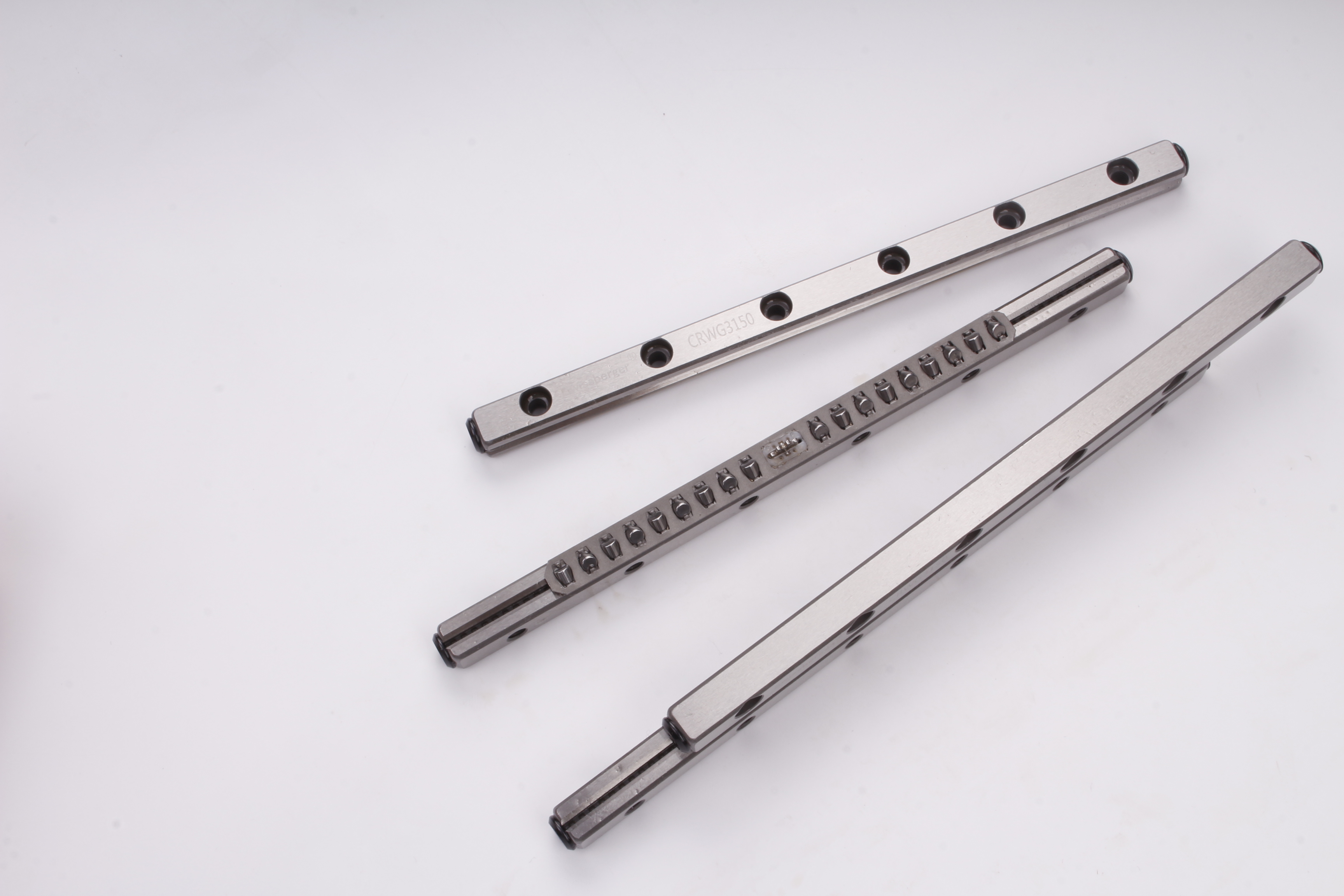

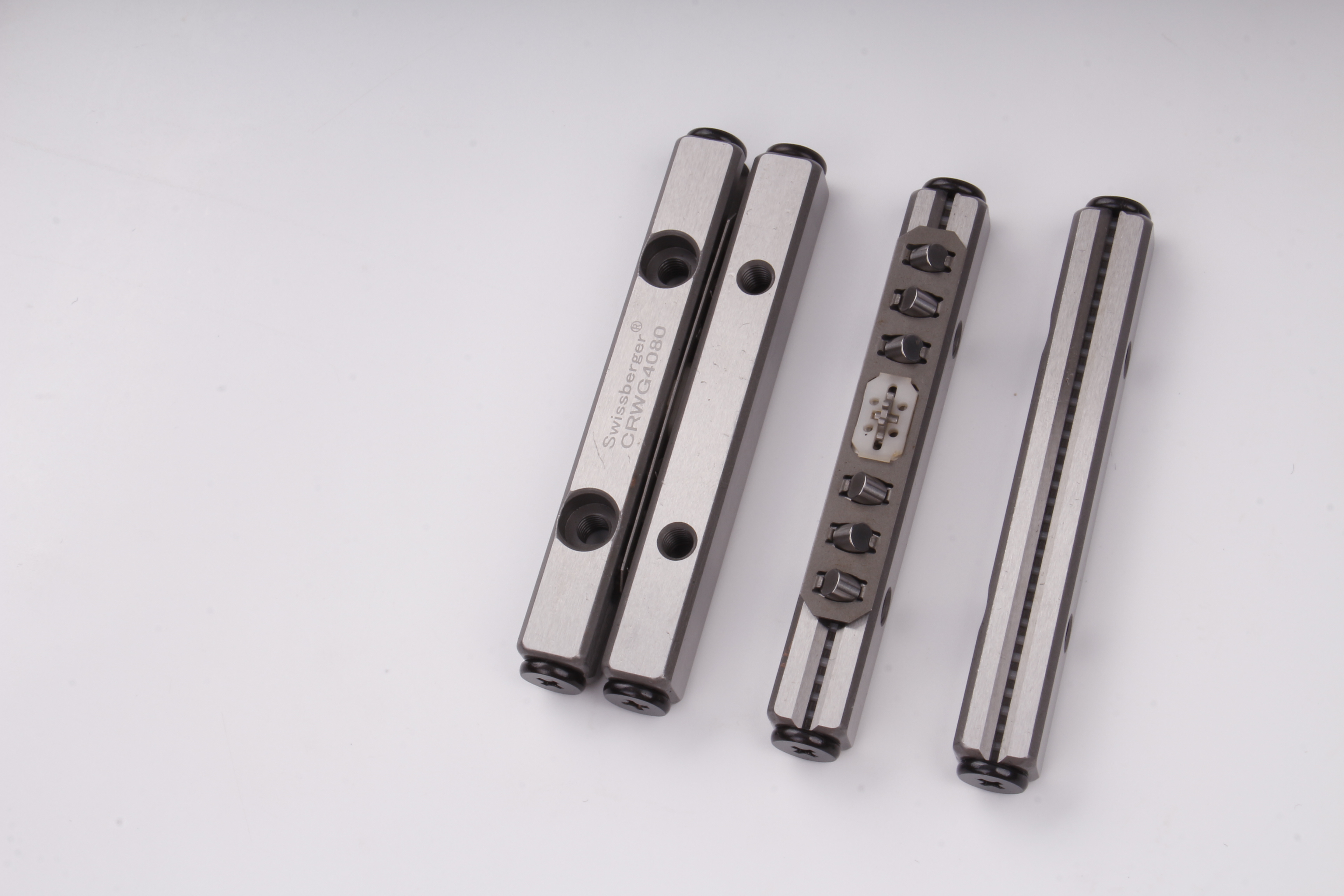

微米级精度交叉导轨主要由导轨条、保持架和交叉滚子三部分组成。

1. 导轨条通常为成对平行设计，采用高硬度合金钢材制成，经淬火处理，能有效抵抗磨损，保证长期使用稳定性。

2. 保持架是将滚子固定在预设轨迹内，防止运动中滚子偏移、碰撞或窜动，确保每颗滚子同步参与传动。

3. 而交叉滚子是关键传动单元，数十个圆柱形滚子在导轨条与保持架的接触面之间，按 90° 交叉方式有序排列，这种设计让滚子同时接触导轨的两个垂直导向面，形成稳固的支撑结构。

二、微米级精度交叉导轨的特点

1. 超高精度，通过精密加工工艺，导轨面的平行度误差控制在3微米/100mm以内，直线度误差不超过3微米，重复定位精度能稳定在0.5微米。

2. 高刚性与稳定性，交叉滚子的交叉排列结构大幅提升抗倾覆能力，即便承受横向载荷也不易变形，确保运动过程平稳。

3. 低摩擦损耗，滚动摩擦替代传统滑动摩擦，不仅降低能量消耗，还减少磨损，延长使用寿命。

三、微米级精度交叉导轨的作用

微米级精度交叉导轨是设备实现精密运动的关键保障。它能精准控制工件的位移轨迹，确保设备在高速运动或频繁启停时，仍能保持稳定的运动精度，避免因位移误差导致产品报废或设备故障。同时，低摩擦特性让设备运行更顺畅，减少维护成本，提升整体工作效率，为机械设备的性能发挥提供坚实基础。

四、微米级精度交叉导轨的的用途

1. 在半导体行业，用于光刻机的晶圆工作台和晶圆划片机，前者需带动晶圆实现纳米级精度步进运动，后者要在晶圆上切割出超细沟槽，导轨的高精度确保芯片制造质量

2.检测设备领域，牙科 CBCT 的探测器平移、微创手术机器人的末端执行器动作，都依赖该导轨实现精准位移。

3. 在精密测量仪器中，如三坐标测量机的Z轴传动，导轨的高定位精度和低阻力特性，直接决定测量结果的精准度和响应速度。

不过，在选择和使用时，需结合实际工况。根据设备的载荷需求、运动频率、工作环境等因素，选择合适精度等级、规格及防护类型的导轨，同时注重安装时的基面平整度，避免暴力装配，才能充分发挥其性能。随着工业技术的发展，微米级精度交叉导轨还将不断升级，为更多精密领域赋能。
