V型滚柱交叉导轨，机械设备运动的重要部件！

在半导体制造、精密机床、检测影像等机械装备领域，微米级的定位精度与稳定承载能力直接决定设备性能。V型滚柱交叉导轨作为重要导向部件，虽深藏设备内部，却以独特的结构设计与卓越性能，成为支撑现代工业精密运动的“隐形基石”，为各类机械装备提供可靠的运动保障。

一、V型滚柱交叉导轨的构造

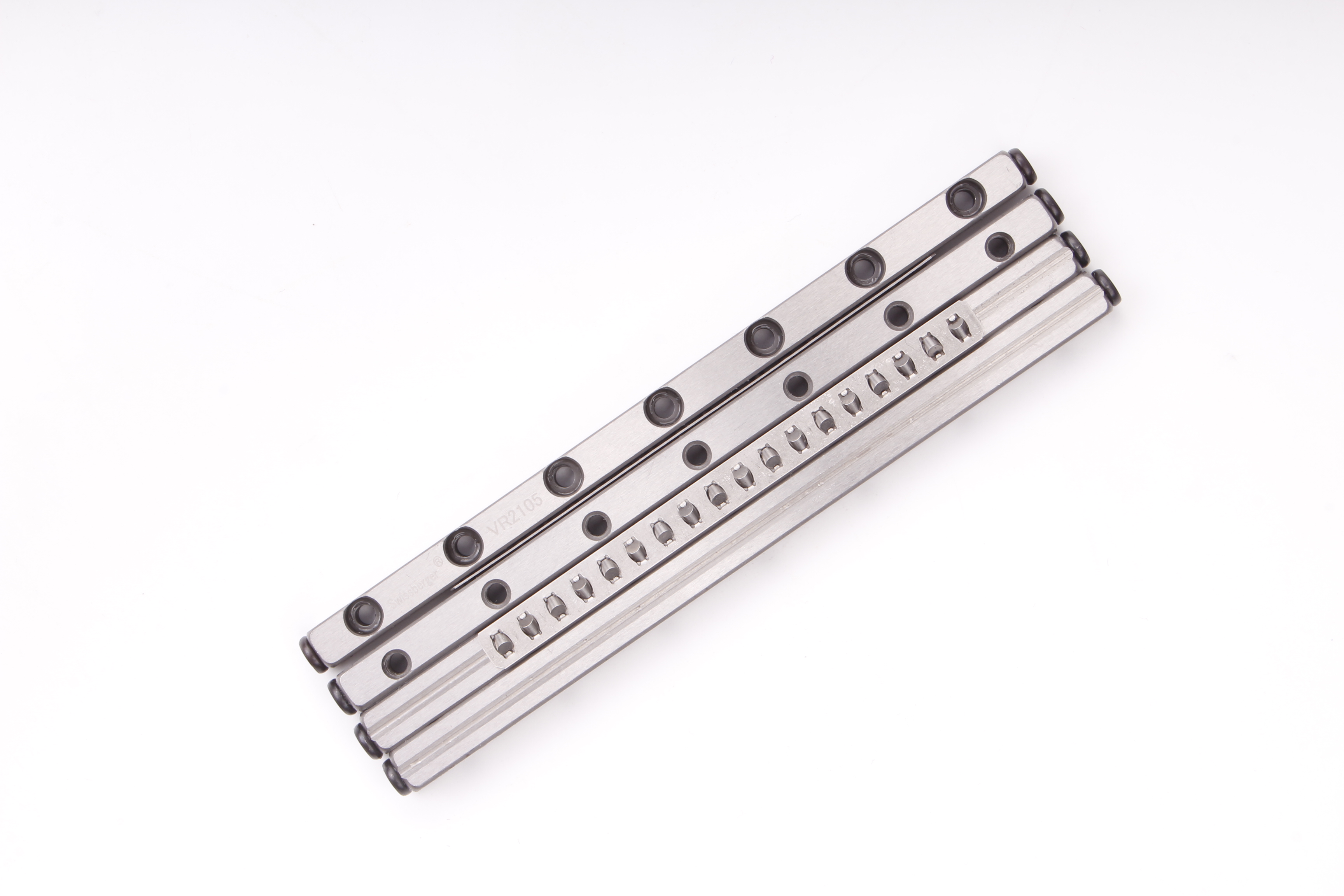

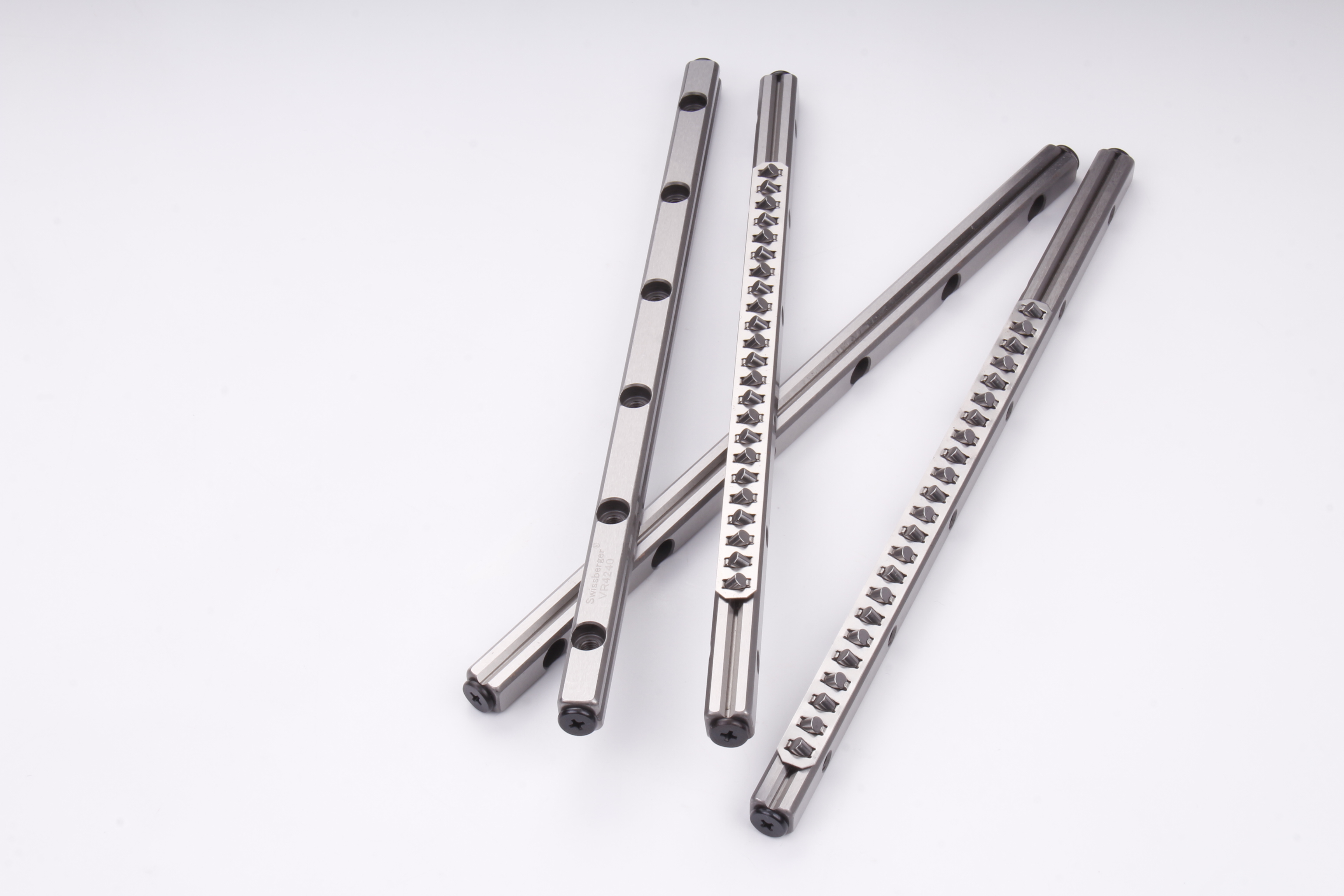

V型滚柱交叉导轨属于有限行程型直线导轨，主要由三大部件构成：两根加工有精密V型滚道的导轨、交叉排列的圆柱滚子以及专用保持架。其中，V型滚道经精密磨削加工而成，确保表面光滑度与尺寸精度；圆柱滚子以90度正交方式密集分布，通过保持架精准固定，形成稳定的运动单元。这种紧凑设计在大幅节省安装空间的同时，实现了性能的突破性提升，相较于传统直线导轨，无需采用两根平行导轨即可达成同等甚至更优的导向效果。

二、V型滚柱交叉导轨的工作原理

其工作原理基于滚子与V型滚道的协同运动：当保持架沿导轨运动时，交叉排列的圆柱滚子会同时产生自转与滚动双重运动，通过线接触替代传统的滑动摩擦，显著降低运动阻力。这种运动不仅能有效分散接触应力，减少磨损，还能借助V型滚道的导向作用，实现高精度的直线运动，同时具备自动调心能力，可补偿安装面的轻微误差，进一步提升运动稳定性。

三、V型滚柱交叉导轨的特点

1. 高精度与平稳性突出，精密磨削的V型滚道与滚子紧密配合，配合零间隙预紧设计，消除了反向空回，运动精度可达微米级，能确保运行过程无偏移、无振动，完美适配精密测量、微纳加工等高精度需求场景。

2. 高刚性与强承载能力，滚子与V型滚道形成线接触，可同时承受径向、轴向及倾覆力矩等多向载荷，重载工况下弹性变形量小，为重型切削、高频往复运动提供稳定支撑。

3. 低摩擦与高效率，滚动摩擦大幅降低了运动阻力，不仅减少驱动能耗与热量产生，还能适配高速往复运动场景，提升设备响应速度，同时运行噪音低，延长设备使用寿命。

四、V型滚柱交叉导轨的作用

1. 在工业自动化领域，它为数控机床刀架、机器人关节提供精准导向，提升加工一致性与动作精度。

2. 在电子制造领域，适配半导体晶圆检测设备、印刷基板开孔机等，保障微米级加工精度，避免因定位误差导致的产品良率下降。

3. 在检测设备领域，CT扫描仪、MRI检查床等均依赖其实现平稳定位，减少运动伪影，提升影像清晰度与诊断准确性。

作为精密机械的重要运动部件，V型滚柱交叉导轨以结构创新融合高精度、高刚性、低摩擦等多重优势，突破了传统导轨的性能边界。随着工业自动化向高精度、高可靠性方向持续发展，它在更多细分领域的应用将不断拓展，为机械制造的升级发展提供坚实的技术支撑。
