交叉式滚子导轨，机械运动导向组件！

在现代工业精密化进程中，交叉式滚子导轨作为关键传动部件，如同设备的“精度之脊”，默默支撑着从半导体制造到检测影像等机械领域的微米级运动需求。它是一种有限行程型直线导轨，凭借独特的结构设计，在高刚性、高精度运动场景中展现出不可替代的优势，成为精密机械领域的重要支撑元件。

一、交叉式滚子导轨的构造

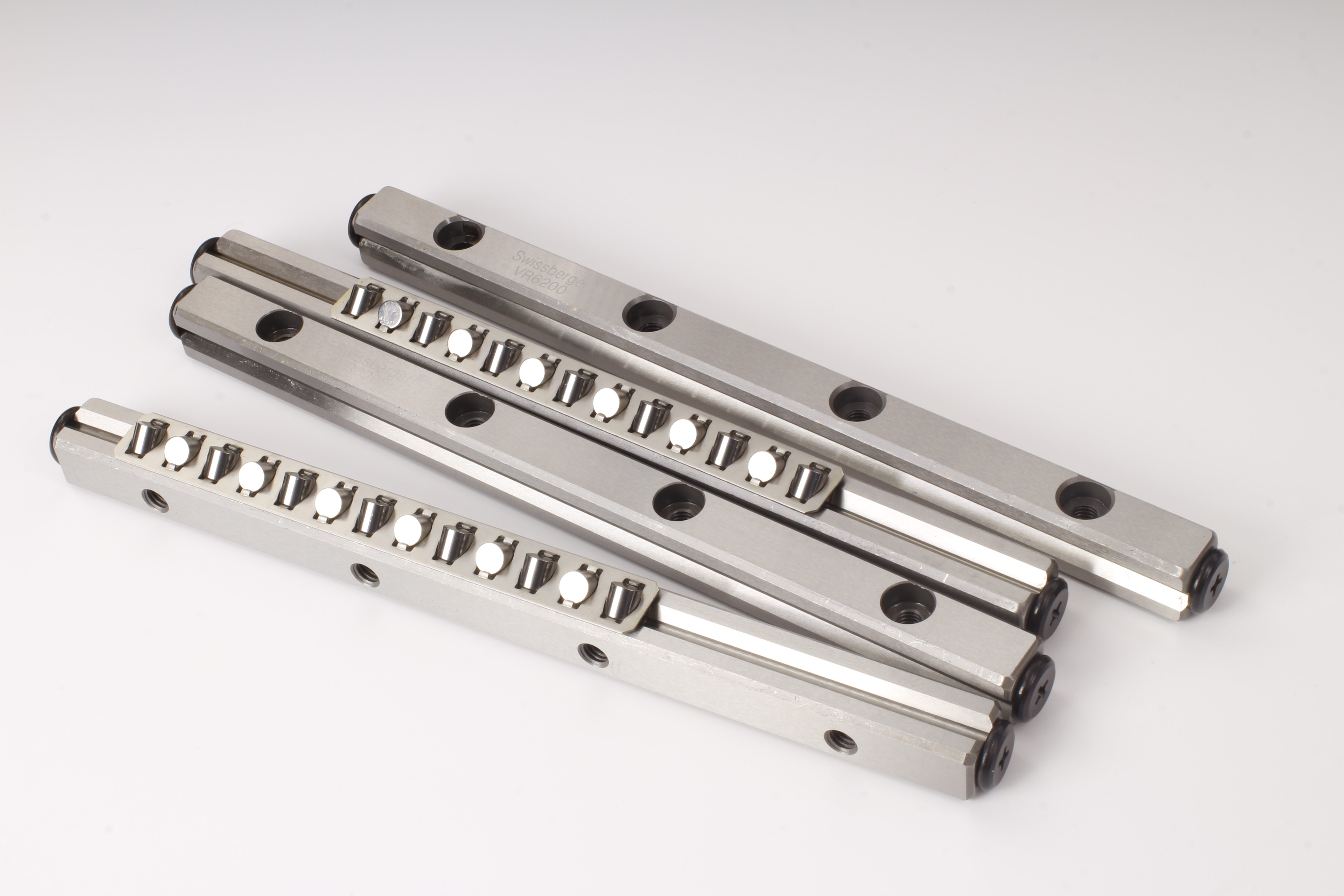

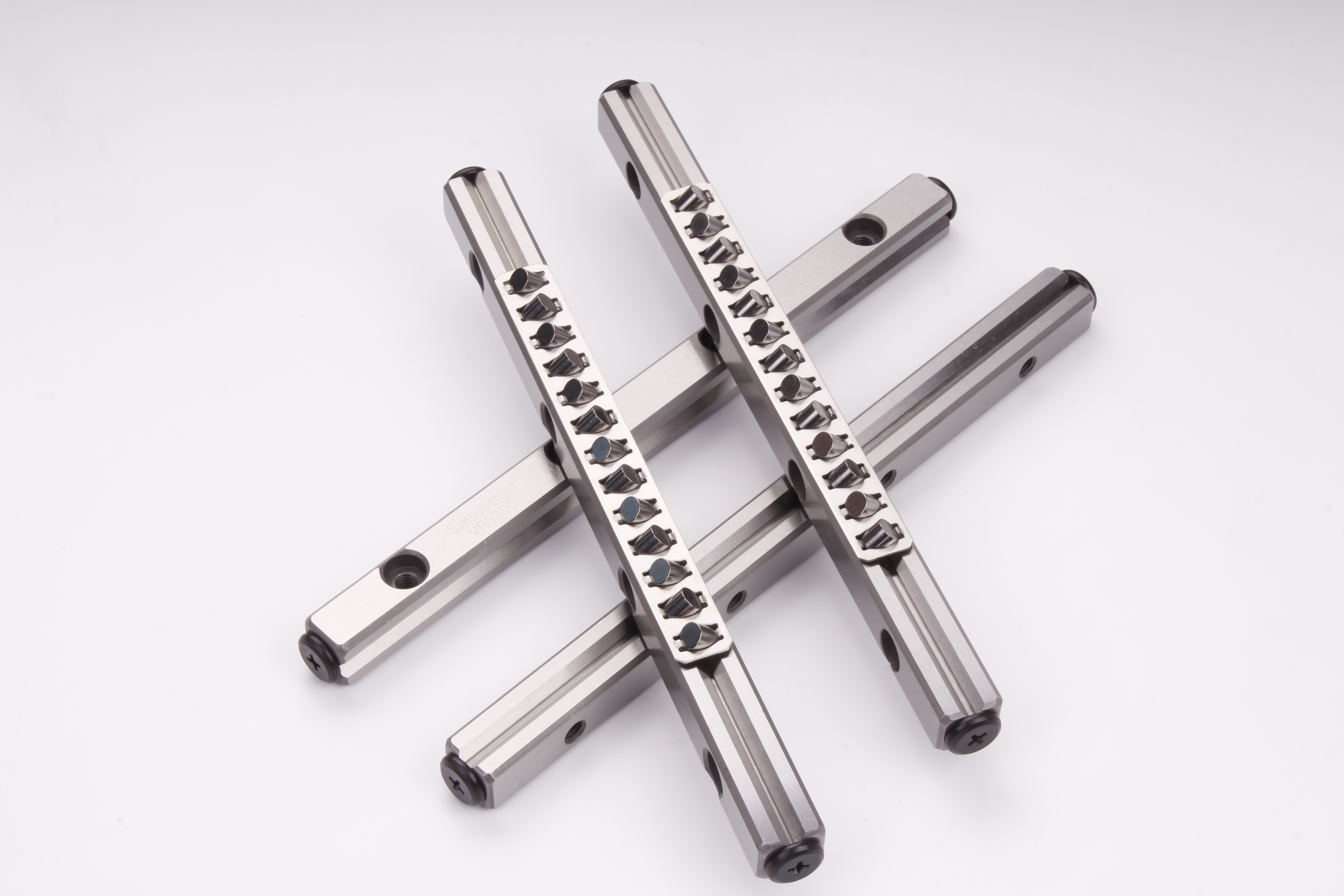

交叉式滚子导轨，是一种通过独特布局的滚子承载与导向的精密运动部件，其重点在于“交叉”二字，圆柱形滚子由精密保持器隔开，在V型沟槽轨道中，相邻滚子的轴线呈90度直角交错排列，这种巧妙的交叉结构，使其能同时承受来自上下、左右各个方向的载荷——包括径向力、反径向力以及横向力，实现了全方位的刚性支撑。

二、交叉式滚子导轨的性能

1. 高精度与平稳性：交叉排列的滚子有效消除了间隙，实现了“零间隙”或预紧状态下的无缝运动。其摩擦阻力小且恒定，无“爬行”现象。这使得它特别适用于需要精密定位的场合。

2. 高刚性及承载能力：线接触结构提供了巨大的接触面积，使载荷均匀分布。无论是沉重的垂直负载，还是苛刻的倾覆力矩，交叉式滚子导轨都能泰然应对，为高速高负载运动提供了坚实的平台。

3. 简化设计，维护简便：它将导向与承载功能高度集成于一个紧凑的单元内。用户无需单独进行复杂的轨道对齐与调平，大大地简化了机械结构设计、安装与调试流程。同时，其结构坚固，耐久性强，在清洁环境下需要维护的周期很长，降低了全生命周期成本。

三、交叉式滚子导轨的应用

1. 半导体与平板显示制造：在光刻机、晶圆探针台、OLED蒸镀设备中，承载并精确定位价值连城的硅片或玻璃基板。

2. 精密测量与检测：为三坐标测量机、影像测量仪、光学检测设备提供无振动的平稳运动基准，是测量精度的根本保证。

3. 工业机器人：应用于机器人关节、第七轴轨道、高精度装配单元，提升动作的重复定位精度与动态刚性。

4. 检查与光学设备：驱动CT扫描仪的重型滑环、精密手术机器人臂，或调整天文望远镜、卫星对地观测仪的光学元件位置。

作为现代精密工业的关键组件，交叉式滚子导轨以其独特的结构设计与卓越性能，不断突破工业精度的边界。从微观芯片制造到宏观精密加工，它用精准的运动传递，为各类机械设备的稳定运行提供重要保障，成为推动工业智能化、精密化发展的重要基石。
