交叉导轨，精密直线运动的核心部件！

在现代工业自动化和精密制造领域，精确、平稳的直线运动是众多设备正常工作的基础。而实现这一目标的关键部件之一，便是交叉导轨（又称交叉滚子导轨）。作为一种高性能的直线导向部件，它凭借独特的结构设计和优异的力学性能，在自动化设备、检测仪器、精密测量及自动化装配等领域扮演着不可或缺的角色。

一、什么是交叉导轨？

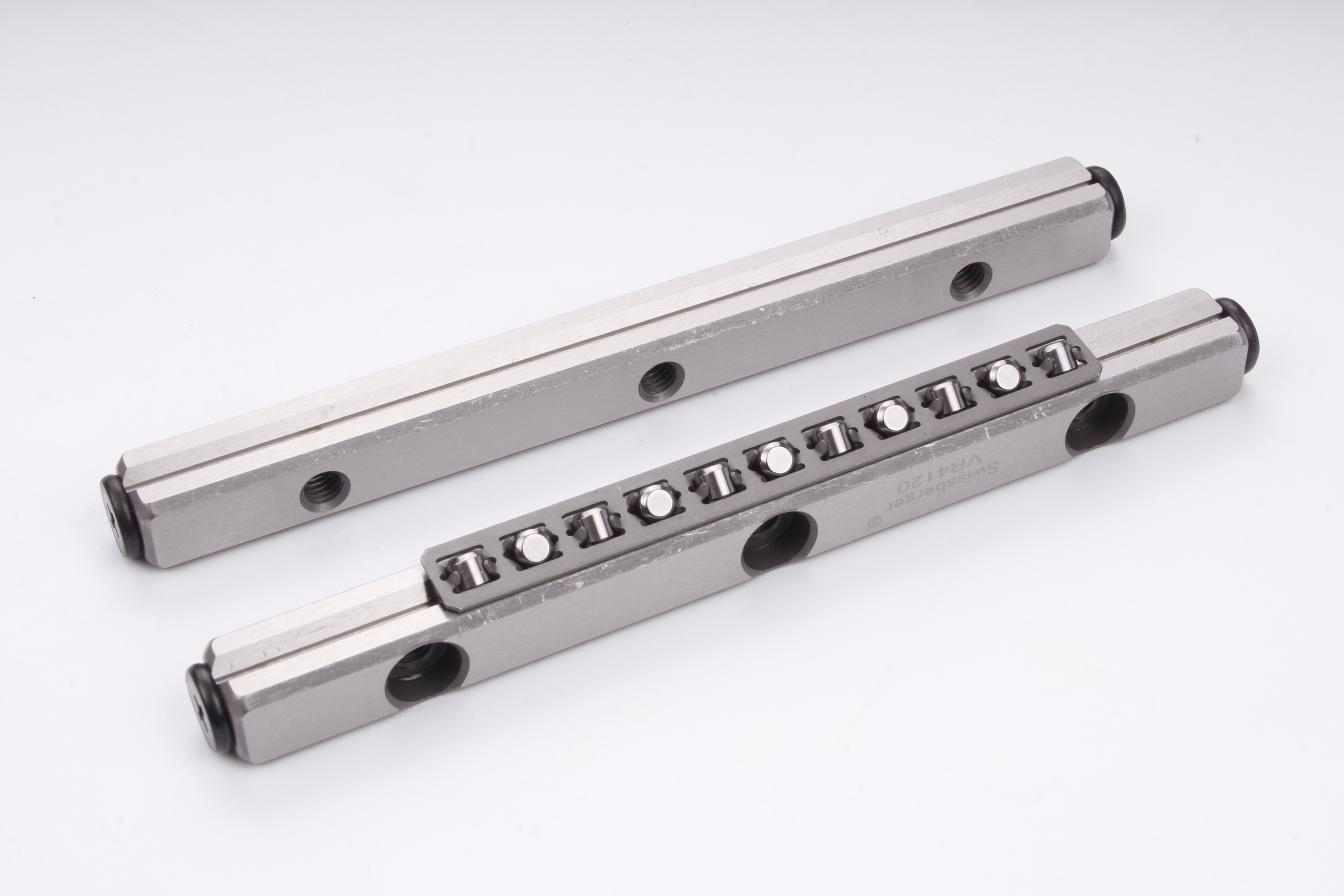

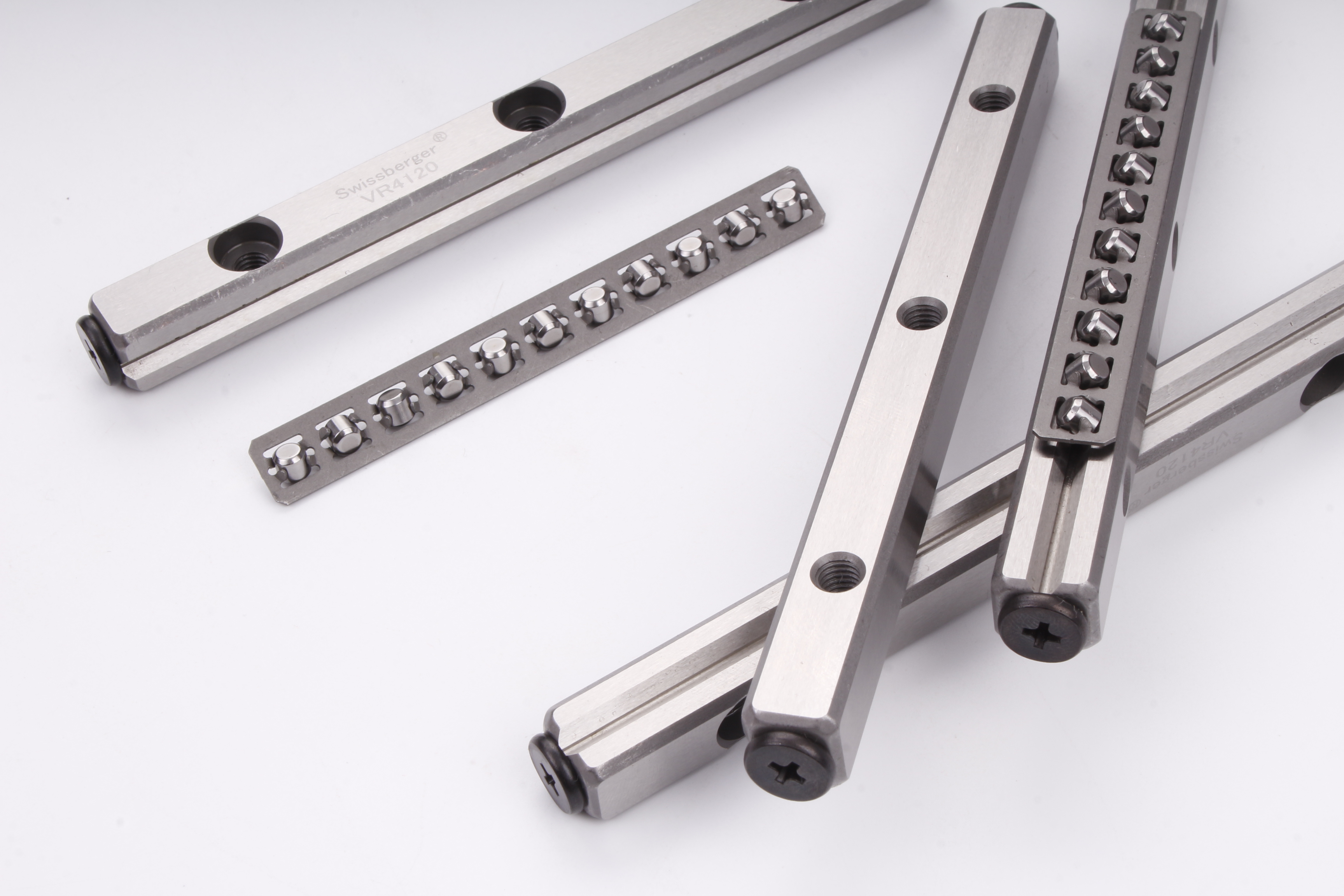

交叉导轨是一种基于滚动摩擦原理的精密直线传动部件。其结构由两根具有精密V型滚道的导轨、一个滚子保持架以及多个精密圆柱滚子组成。最显著的特征是，保持架中的圆柱滚子呈90度相互交叉排列。这些交叉滚子被安装在两根导轨的V型槽之间，沿沟槽滚动，从而实现平滑、高精度的直线运动。

二、交叉导轨的优势与特点

1. 高承载和高刚性：由于滚子呈90度交叉排列，无论载荷来自径向、反径向还是侧向，总能有半数的滚子参与承载。这种设计使交叉导轨具备较高的刚性和承载能力，弹性变形小。

2. 高精度和平滑运动：滚子与V型滚道之间为线接触，且经过精密研磨加工。这使其摩擦阻力小，有效消除了“爬行”现象。交叉导轨能实现微米级的定位精度和极其平稳的微动进给，非常适合于对精度和稳定性要求严苛的场合。

3. 长寿命与高可靠性：采用高强度轴承钢制造，并经过特殊热处理，滚道耐磨性好。独特的滚子保持方法增加了滚子的有效接触长度，提高了寿命。

三、主要应用领域

1. 半导体制造：固晶机、邦定机、晶圆检测设备等。

2. 检测仪器：CT检查床移动系统、X光机、基因测序仪等。

3. 精密测量：三坐标测量机、投影仪、光学比较仪等。

4. 自动化设备：贴片机、点胶机、印刷电路板钻孔机等。

四、选型与使用注意事项

1. 行程限制：交叉导轨本身是有限行程的直线运动部件，因为保持架的运动速度是工作台的一半，行程过大可能导致保持架脱离导轨。设计时需精确计算所需导轨长度。

2. 防止保持架偏移：在高速或高频往复运动时，保持架可能因惯性力发生偏移。建议在使用过程中定期进行全行程移动，使保持架复位至中央，或选用带防蠕动功能的型号。

3. 安装精度要求高：交叉导轨对安装基准面的平面度、直线度和平行度有要求。安装时需严格按照规范清洁基面、按顺序紧固螺钉，以保证精度。

交叉导轨以其高刚性、高精度、结构紧凑的卓越特性，成为现代精密机械中实现直线运动的重要部件。从半导体设备到常规自动化机械，其身影无处不在。精密零部件的需求再持续增长，交叉导轨技术也将不断创新，为更广阔的工业场景提供更可靠、更高效的解决方案。
