交叉滚子导轨，机械设备的“钢铁脊梁”！

在精密制造、自动化机器人以及检测仪器领域，对运动系统的精度、刚性和稳定性要求近乎苛刻。正是在这样的需求驱动下，交叉滚子导轨应运而生，并以其独特的设计和卓越的性能，成为众多高精尖装备中不可或缺的重要部件，堪称现代工业的“钢铁脊梁”。

一、什么是交叉滚子导轨？

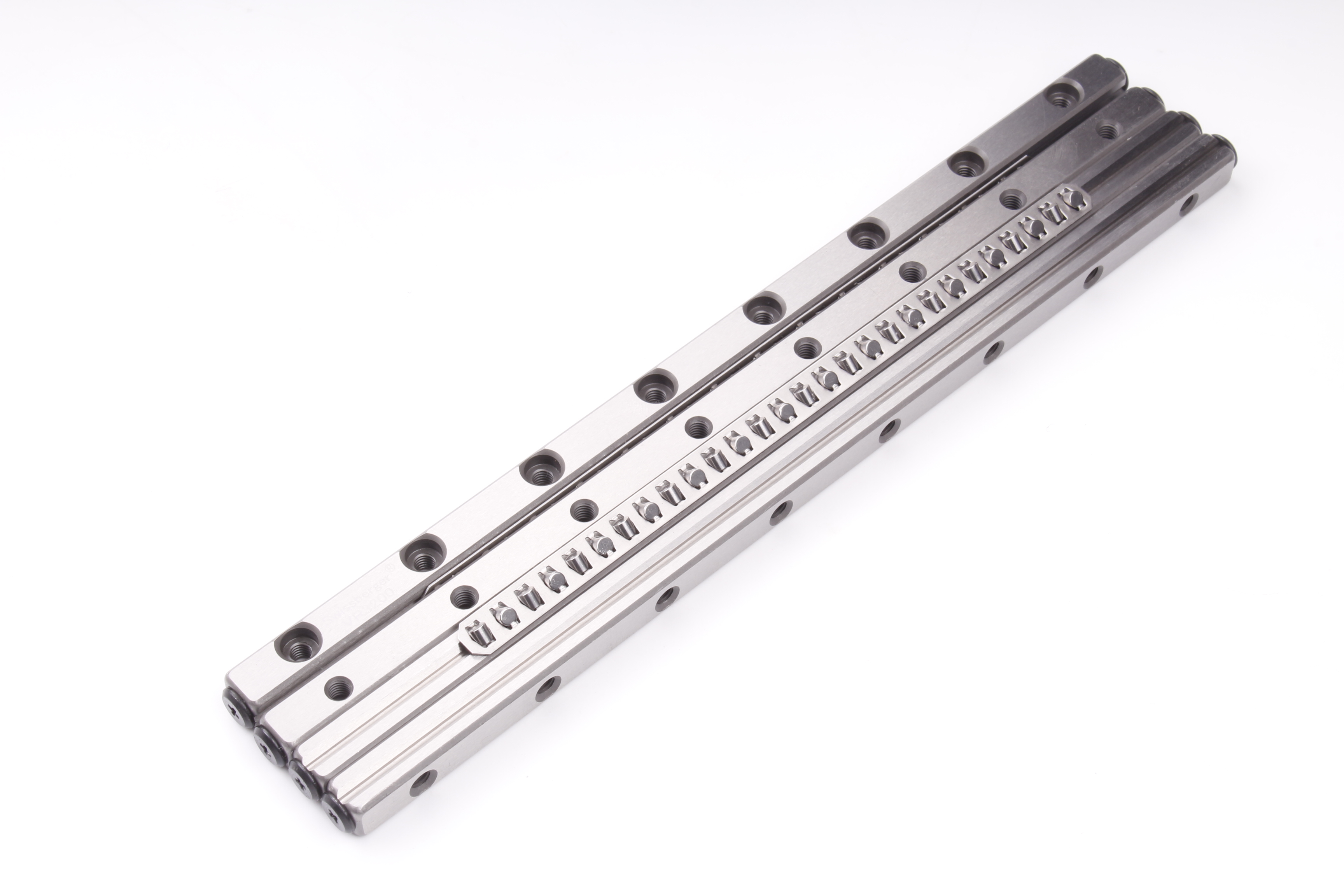

交叉滚子导轨，是一种通过特殊排列的滚子来实现直线导向的精密部件，与传统的直线导轨使用滚珠作为滚动体不同，交叉滚子导轨采用的是圆柱形或圆锥形的滚子。这些滚子在经过精密研磨的V型滚道（或平面滚道与V型滚道的组合）中，以相邻两个呈90度直角交叉的方式排列。这种精巧的交叉布局，是其高性能的根源。这种结构设计带来了两大优势：

1. 能同时承受多向载荷：由于滚子呈交叉布置，导轨可以同时承受来自上下、左右各个方向的载荷，包括径向力、反径向力以及横向力矩。这使得它在单一部件上实现了多方向的刚性支撑。

2. 接触面积大，刚性高：圆柱形滚子与V型滚道之间是线接触，相较于滚珠的点接触，其接触面积显著增大。这使得交叉滚子导轨在承受重载荷时，变形较小，具有较高的刚性，保证了运动过程中的绝对稳定。

二、交叉滚子导轨的特点

1. 高刚性与高承载能力：线接触和大接触面积的设计，使其刚性远超同规格的滚珠导轨。无论是静止状态下的重物支撑，还是运动过程中的强力切削，它都能泰然处之，有效抑制振动和变形。

2. 高精度：交叉滚子导轨的制造工艺精密，滚道和滚动体的尺寸误差、形状误差都被控制在微米级别。其紧凑的一体化设计，使得导轨系统的累积误差小，能够轻松实现微米级甚至亚微米级的重复定位精度。

3. 平稳性：滚子的交叉布局形成了一个“无限行程”的循环——尽管滚子本身并不循环，但理论上是无数滚子在连续工作。这使得其运行平稳，摩擦力波动小，非常适合低速或高速的平稳运动。

三、交叉滚子导轨的应用

1. 精密数控机床与加工中心：用于刀库、换刀机械手、主轴头等关键部位的精密移动，确保加工精度。

2. 工业机器人：作为机器人关节的重要部件，提供高刚性和精确的转动，直接影响机器人的运动精度和负载能力。

3. 精密测量仪器：如三坐标测量机、影像测量仪等，其测量平台的移动精度直接决定测量结果的可靠性。

4. 检测设备：在CT机、X光机、手术机器人等设备中，实现患者平台或扫描部件的平稳、精准移动。

从精密的微观加工到重载的工业现场，交叉滚子导轨以其坚实可靠的“脊梁”，支撑着现代机械装备的每一次精准移动。它虽隐匿于设备之内，却是决定整机性能与品质的关键所在。作为精密机械工业的基石之一，交叉滚子导轨的持续创新与发展，必将为未来更智能、更精密的制造时代，奠定更加坚实的基础。
