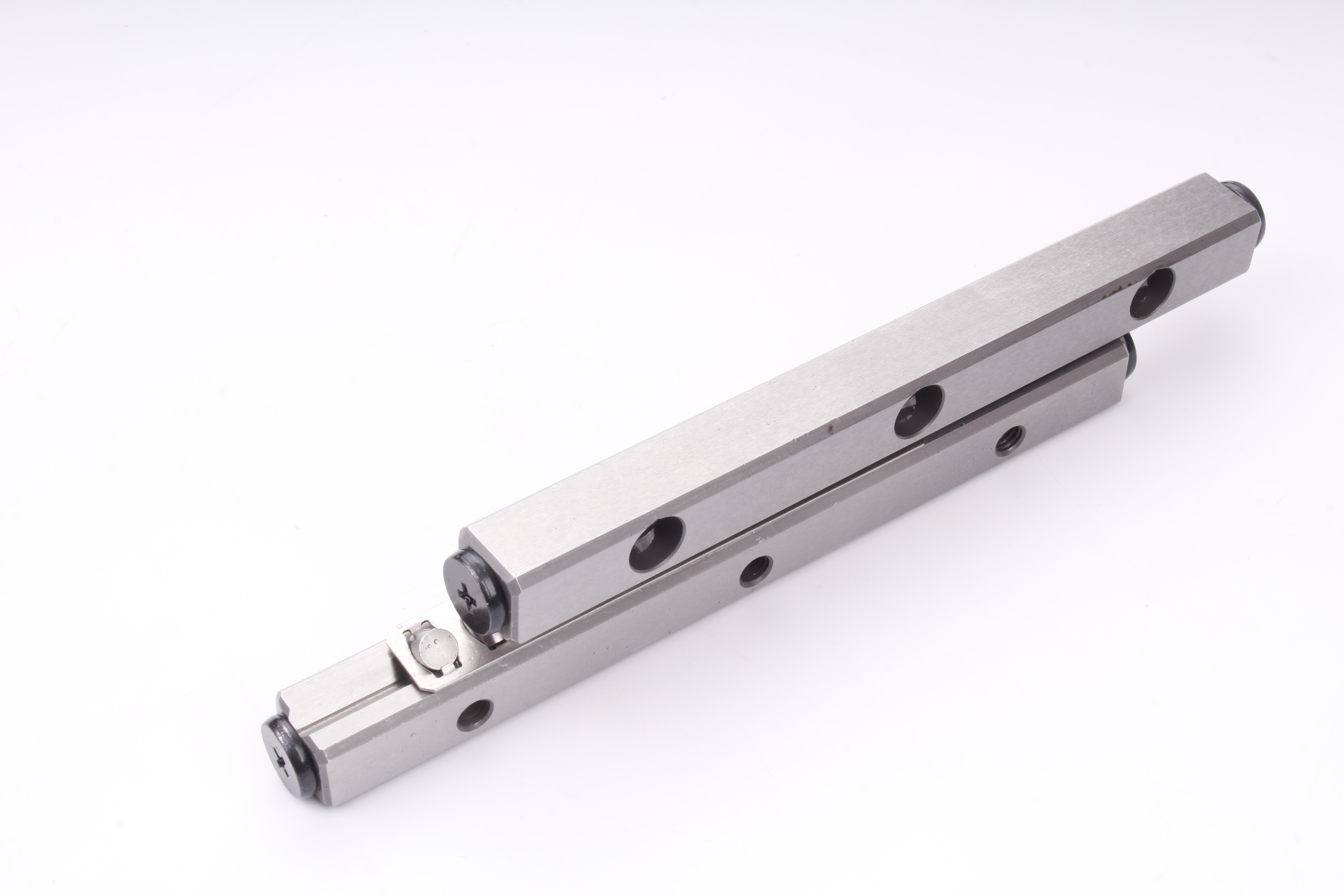

在现代工业中,滚柱型交叉导轨正以其独特的优势,逐渐成为各类自动化设备和机械系统中的重要组成部分。相较于传统导轨,滚柱型交叉导轨具有更高的加载能力、更低的摩擦系数和更长的使用寿命,广泛应用于数控机床、自动化生产线、机器人技术等领域。
一、滚柱型交叉导轨的工作原理
滚柱型交叉导轨的工作原理是利用滚动元件(通常是小直径的滚柱)在导轨间的滚动运动来承载负荷,减少摩擦和磨损。在这种导轨系统中,滚柱以交叉排列的方式分布在两条导轨之间,形成一个负荷承载结构。每一组滚柱都可以在垂直和水平方向上相互承受负荷,使得导轨组能够承受多方向的力,从而实现更高的机械稳定性和精度。

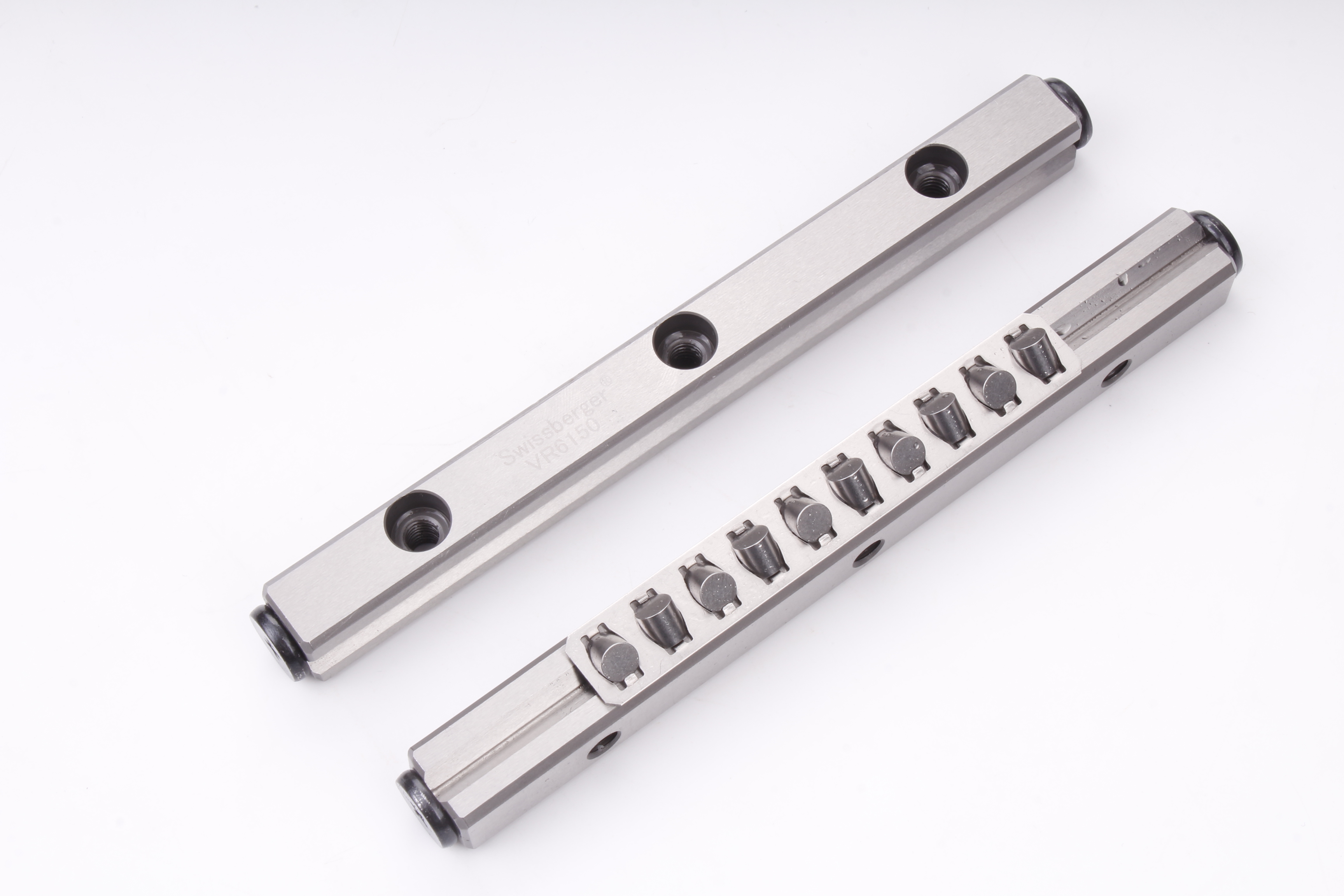

二、滚柱型交叉导轨的构造特点
1. 滚柱型交叉导轨通常采用高强度的钢材或者合金材料,经过淬火等热处理工艺提高其硬度和耐磨性。高精度的加工工艺确保了导轨表面的光洁度和几何尺寸的准确性,从而降低了滚动部件的摩擦。
2. 滚柱的直径、数量及其排列方式直接影响导轨的承载能力和灵活性。一般而言,设计时会综合考虑负载类型、工作环境和预期使用寿命等因素,采用不同直径和长度的滚柱,以适应不同的工业需求。
3. 按照不同的工作环境和使用要求,滚柱型交叉导轨可以配备多种润滑系统,包括油脂润滑、油雾润滑和干润滑等。这些润滑系统不仅可以减少摩擦,还能有效防止灰尘和污染物对滚动表面的侵害,延长导轨的使用寿命。
4. 滚柱型交叉导轨的每一个零部件都经过精密加工,确保其几何特性的准确度。这种高精度的加工能够保证导轨在运转过程中的稳定性和平滑性,进一步提升设备的整体性能。
三、滚柱型交叉导轨的优势
1. 由于滚柱型交叉导轨采用交叉排列的设计,能够有效分散负载,提供比传统线性导轨更高的承载能力。这种设计非常适合于承受重负荷和高频率的运动要求。
2. 滚柱的滚动运动大幅度降低了摩擦系数,相比于滑动导轨,滚柱型导轨的能量损耗更小,工作效率更高。这种特性使得其在高速运行时,仍能保持较低的温升和摩擦损耗,适合长时间高负荷工作的场合。
3. 交叉导轨的设计使得其在工作过程中能够有效抑制振动,提高了机械的位置精度。其稳定的运行状态使滚柱型交叉导轨在数控机床等高精度设备中得到广泛应用。
4. 滚柱型交叉导轨的结构相对简单,且配备了便于维护的润滑装置。用户在日常使用中只需定期添加润滑油,便可保证其长效运行,减少设备停机时间。
滚柱型交叉导轨因其稳定性、高承载能力和低摩擦特性,成为了现代机械设计中不可或缺的组件。其应用范围广泛,能够满足不同工业需求,提升机械设备的整体性能。随着工业自动化的不断发展,滚柱型交叉导轨将会继续引领时代潮流,为各行各业的发展提供更可靠的解决方案。
