交叉滚子导轨，精密运动的重要传动部件！

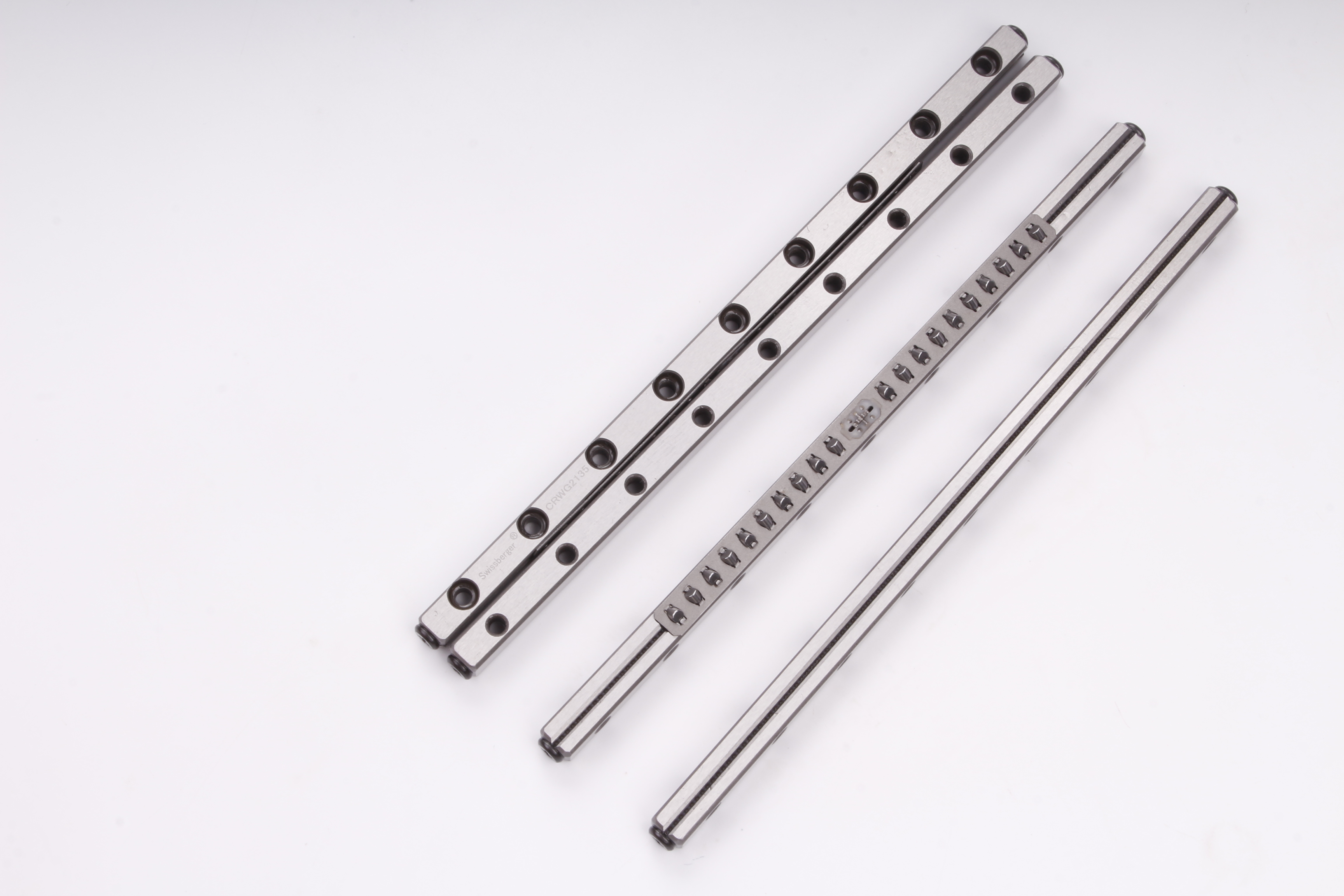

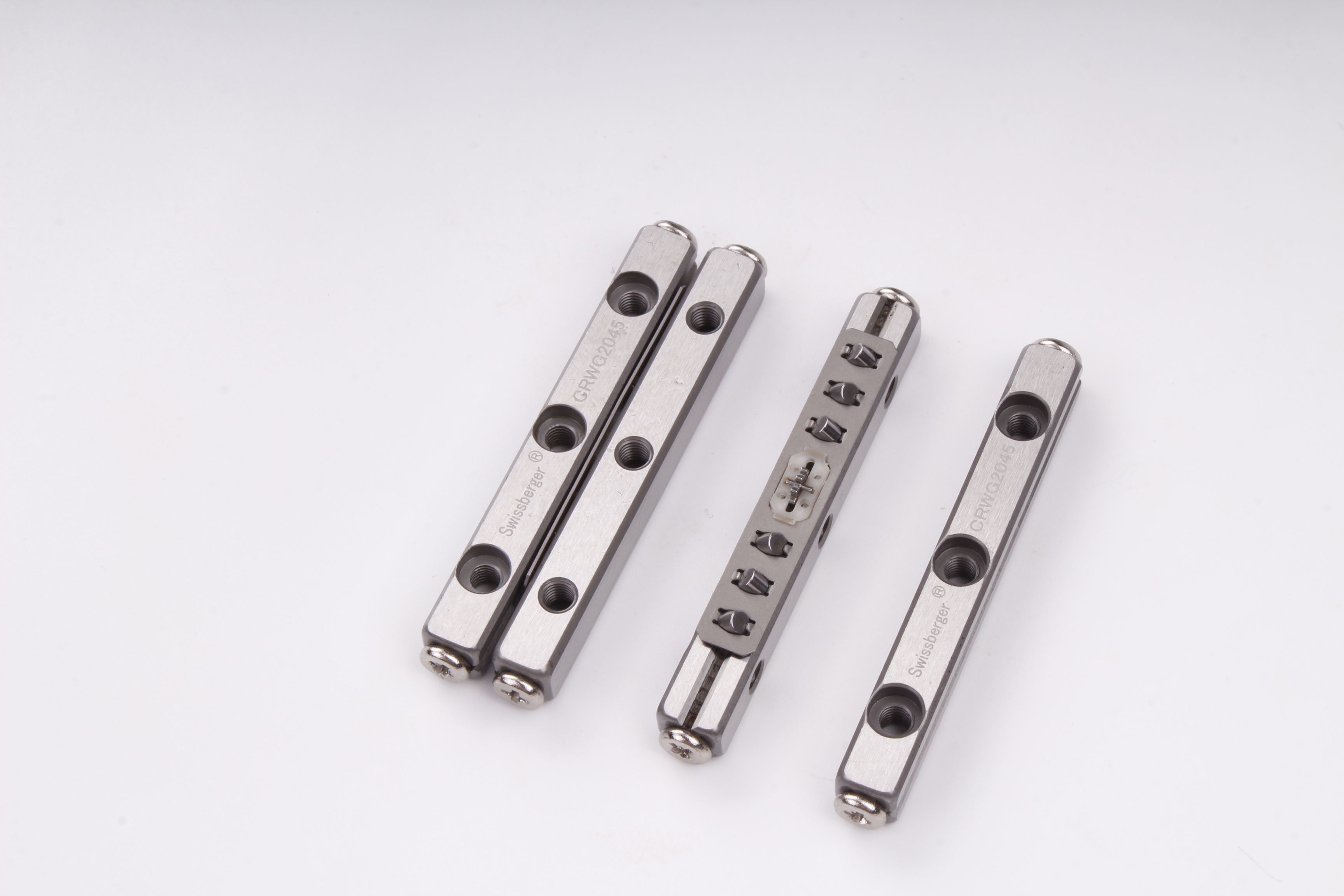

在工业自动化、精密制造等领域，交叉滚子导轨作为关键传动元件，凭借独特结构设计与良好性能，成为高精度设备的 “运动基石”。它是一种有限行程型直线导轨，由两根滚道的导轨、滚子保持架及 90 度垂直交叉排列的圆柱滚子组成，通过滚子在精密磨削滚道上的往复运动，实现高精度直线导向功能。

一、交叉滚子导轨的工作原理

圆柱滚子交叉排列使外力作用时总有半数滚子参与承载，既能有效分散接触应力，又能同时承受径向、轴向载荷及倾覆力矩等多方向作用力。这种设计让导轨在复杂工况下仍能维持稳定定位，配合滚动摩擦特性，摩擦系数降低，为高精度运动提供了基础保障。

二、交叉滚子导轨的特点

1. 高刚性，滚子与滚道的线接触配合合理预紧，抗弯抗扭能力突出，能满足数控机床等重载设备的刚性需求。

2. 高精度，通过超精密加工技术，运动精度可达微米级，适配半导体制造、光学仪器等对定位误差要求严苛的场景。

3. 平稳性佳，低摩擦系数搭配自动调心能力，可补偿安装面轻微误差，运行无振动卡顿，适合检测影像设备等对平稳性敏感的应用。

4. 结构紧凑，相较于传统双导轨方案，在同等性能下大幅节省安装空间，助力设备小型化设计。

三、交叉滚子导轨的应用

数控机床中，它保障加工精度与稳定性；工业机器人关节处，其高承载与动态性能确保动作精准；半导体芯片检测设备里，高精度定位助力良率提升；医疗手术机器人中，平稳无振动的运动特性为手术安全保驾护航。此外，航空航天、新能源、精密测量等领域也广泛依赖其高性能表现。

四、如何选择交叉滚子导轨

选型时需把握三大原则：首先明确工况需求，包括运动速度、行程、载荷类型及精度指标；其次精准计算载荷，预留安全余量，确保额定载荷满足实际需求；最后兼顾安装空间与品牌品质，优先选择工艺成熟、售后完善的品牌产品，

作为现代精密制造的关键基础部件，交叉滚子导轨以 “四向承载、零间隙运动、紧凑结构” 的重要优势，突破了传统导轨的性能边界，在追求高精度、高稳定性的工业领域中，正扮演着愈发重要的角色，为各类机械设备的创新发展提供坚实支撑。
