双列交叉导轨，高精度运动的机械部件！

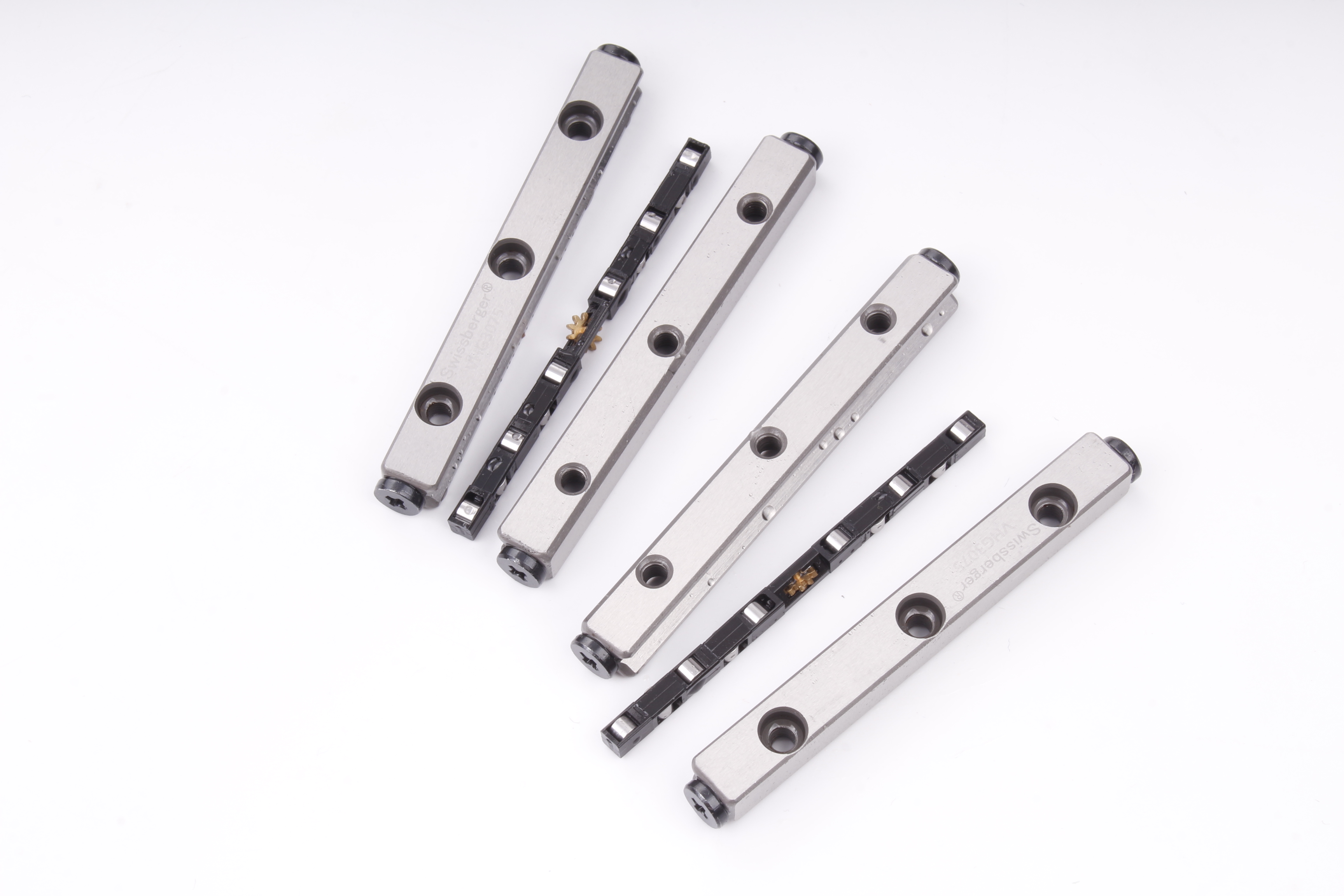

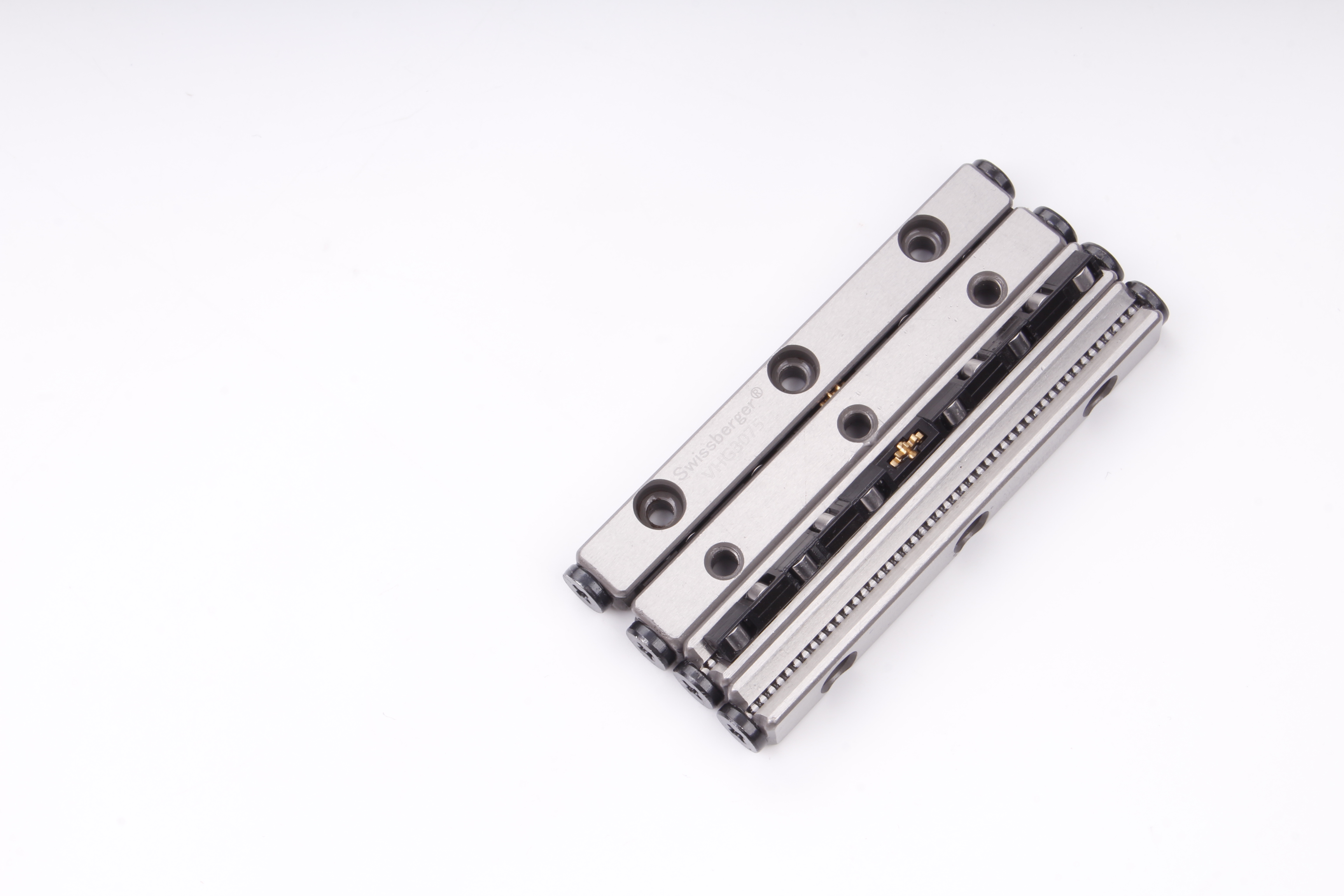

双列交叉导轨（又称交叉滚子导轨）是一种实现高精度直线运动的重要机械部件，属于滚动导向系统的品类。其基本结构由两根带精密V型滚道的导轨、双列交叉排列的圆柱滚子及保持架组成，滚子以90度正交方式密集分布，通过保持架固定形成稳定运动单元。这种结构设计使导轨在有限安装空间内形成双列支撑，为高精度运动提供基础。

一、双列交叉导轨的工作原理与性能优势

其工作原理基于滚子在V型滚道内的复合运动：当导轨相对移动时，交叉排列的滚子同时产生自转与滚动运动，通过点接触替代传统滑动摩擦，显著降低运动阻力。这一设计赋予其三大优势：一是高精度，经精密磨削的滚道与滚子配合，重复定位精度可达微米级，远超普通直线导轨，尤其适用于有限行程内的高精度往复运动；二是高刚性与强承载，双列滚子接触面积大，弹性变形量小，可承受径向、轴向及倾覆力矩等多向载荷，重载工况下仍能保持稳定；三是平稳低噪，滚动摩擦系数低，启动阻力小，即便在高频启停场景中也能减少振动与噪音，适配精密设备运行需求。此外，保持架的保油设计延长了润滑周期，配合高品质钢材选用，使导轨具备超长使用寿命。

二、双列交叉导轨的应用场景

双列交叉导轨广泛渗透于高精度制造与机械装备领域：在工业自动化中，为数控机床、机器人手臂、自动化装配线提供精准导向，提升生产效率与加工一致性；在电子制造领域，适配半导体设备、印刷基板开孔机等，保障微纳级加工精度；检测设备中，CT 扫描仪、MRI 检查床、激光手术设备等均依赖其实现平稳定位，减少运动伪影以提升诊断与治疗效果；此外，在光学检测仪器、精密测量设备、航空航天部件等对精度与稳定性要求严苛的场景中，其重要作用无可替代。

三、双列交叉导轨的选型

选型时需重点关注三大要素：材质方面，高温环境可选用耐高温合金，腐蚀工况优先不锈钢或防腐涂层处理的导轨；精度等级需根据需求选择，匹配设备定位要求；尺寸规格需精准匹配安装空间，明确导轨长度、宽度及安装孔位等参数，确保装配兼容性。当前定制化服务已成趋势，可根据设备结构、载荷条件及环境特性优化设计，例如高温场景强化散热结构，狭小空间精简安装尺寸，进一步挖掘设备性能潜力。

作为精密机械的重要部件，双列交叉导轨以其结构创新与性能优势，成为机械装备升级的关键支撑。随着工业自动化向高精度、高可靠性方向发展，其在更多细分领域的应用将持续拓展，为智能制造提供重要动力。
