高精度滚子交叉导轨，微米级运动的重要部件！

在半导体制造、数控机床、精密测量仪器等高精尖领域，每一次微米级的精准移动，都离不开一个重要部件的静默支撑——高精度滚子交叉导轨。它虽深藏于设备内部不显于外，却以其卓越的刚性与运动精度，成为现代精密工业装备不可或缺的“隐形脊梁”。

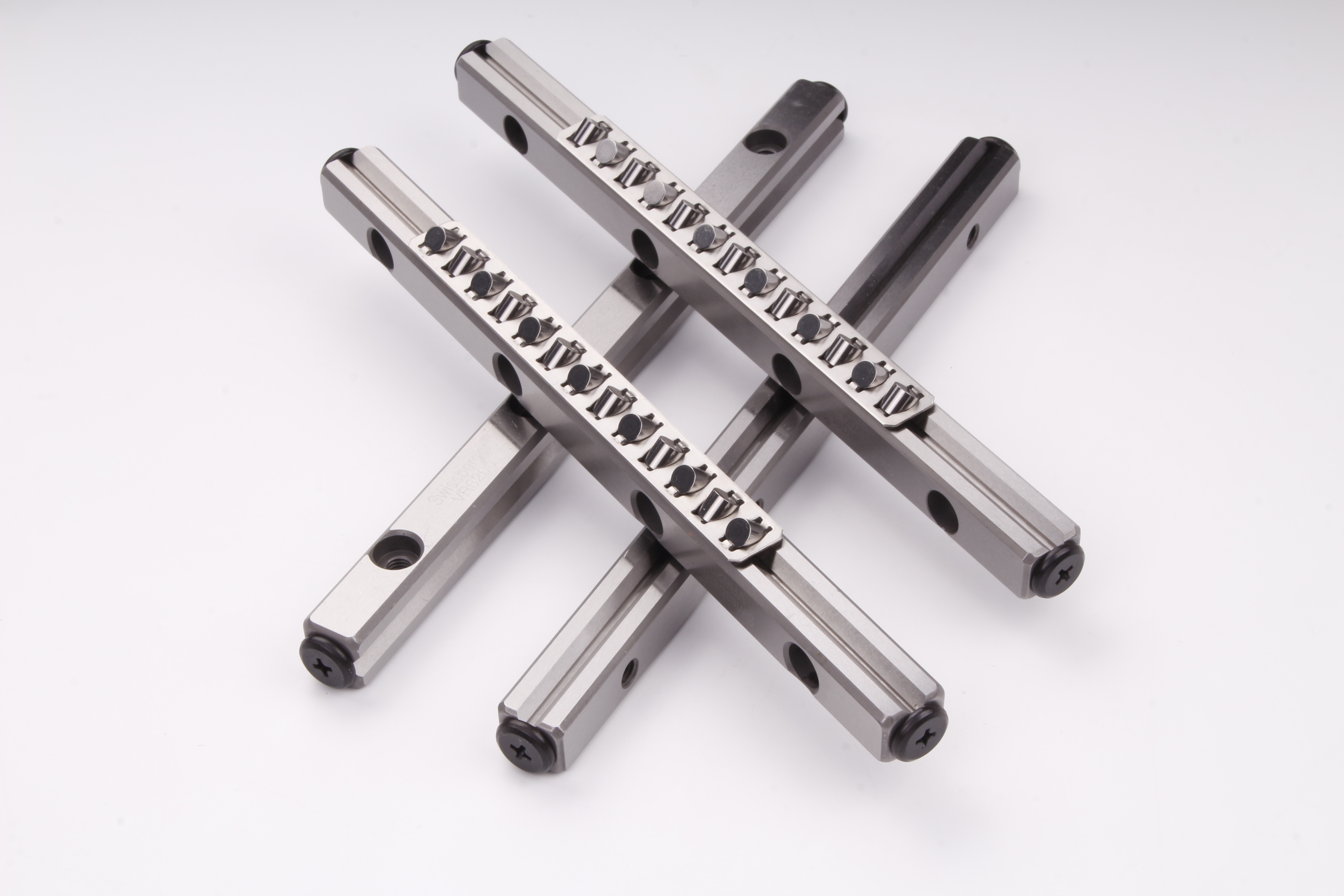

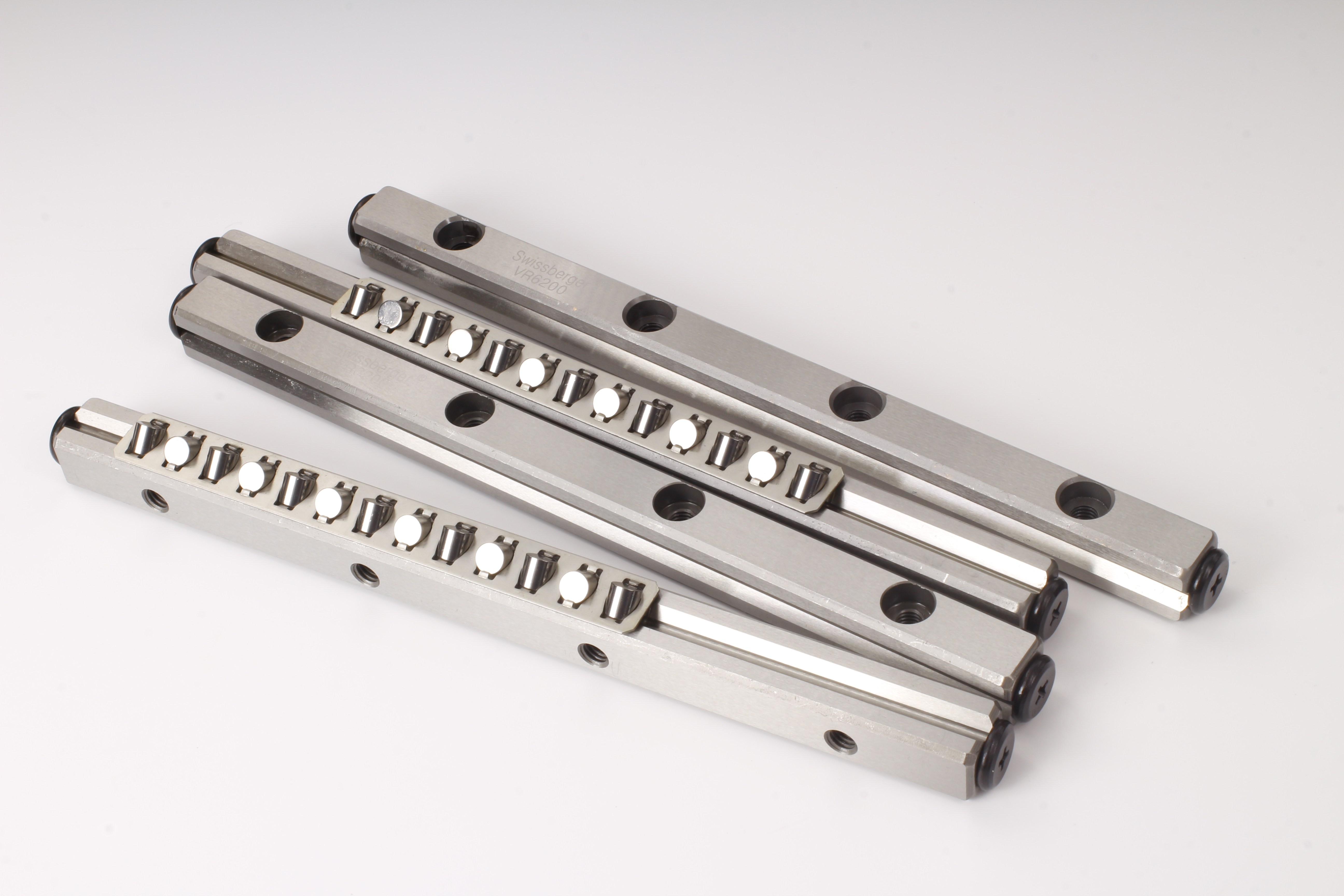

一、高精度滚子交叉导轨的构造

1. V型精密轨道：作为系统的固定基准，两条成V形布局的轨道经过超精密研磨，表面粗糙度可达微米以下，为滚动体提供了高刚性的滚道。

2. 高精度圆柱滚子：系统的重要承载单元。这些经过严格分级选配的滚子，直径公差控制在微米级，被以交错90度的方式（即“交叉”排列）精密布置在保持架中。这种交叉布局，使其能同时承受来自上下、左右（即垂直与水平）四个方向的载荷。

3. 滚子保持架：确保所有滚子间距恒定，防止相互摩擦，保证运动平稳与均载，同时便于安装与维护。

二、高精度滚子交叉导轨的特性

1. 高刚性：线接触的滚子设计，使其接触面积远大于点接触的滚珠，这对于抵抗切削力、减少振动变形至关重要。

2. 高精度：通过预紧力消除间隙，并结合超精密加工，这类导轨能实现微米级的定位精度与重复定位精度，并维持较低的行走平行度误差。

3. 高承载：独特的交叉滚柱结构，使其具备均等的四方向（径向、反径向、横向）高负载能力，结构更紧凑。

三、高精度滚子交叉导轨的应用

1. 半导体制造：在光刻机、晶圆探针台、固晶机中，负责承载并精准移动光学系统或工作台，其稳定性直接关乎芯片的制程与良品率。

2. 精密机床与加工中心：用于高精度数控磨床、电火花机床的主轴进给单元，确保在重切削下的几何精度与表面质量。

3. 精密测量仪器：坐标测量机、光学影像测量仪、表面轮廓仪的移动轴，其精度是测量数据可靠性的根本保证。

4. 工业机器人：应用于机器人关节、精密装配手臂的末端，提供高刚性的回转或直线运动。

从某种意义上说，高精度滚子交叉导轨的水平，标志着机械装备制造业的基础能力。它不仅是简单的机械零件，更是融合了材料科学、精密加工、摩擦学与系统设计智慧的结晶。随着制造持续发展，对运动系统的精度、刚度与可靠性要求将愈发严苛。作为精密运动控制的基石，高精度滚子交叉导轨将继续在幕后，以无声的精准，驱动着前沿科技不断突破边界，迈向新的高度。
