V型交叉滚子导轨，精密机械的运动组件！

在半导体制造、精密机床、工业机器人等机械装备中，微米级的精准移动与稳定承载至关重要。V型交叉滚子导轨作为重要导向部件，虽深藏设备内部，却以独特结构与卓越性能，成为支撑现代工业精密运动的重要部件，为各类机械装备提供可靠的运动保障。

一、V型交叉滚子导轨的构造

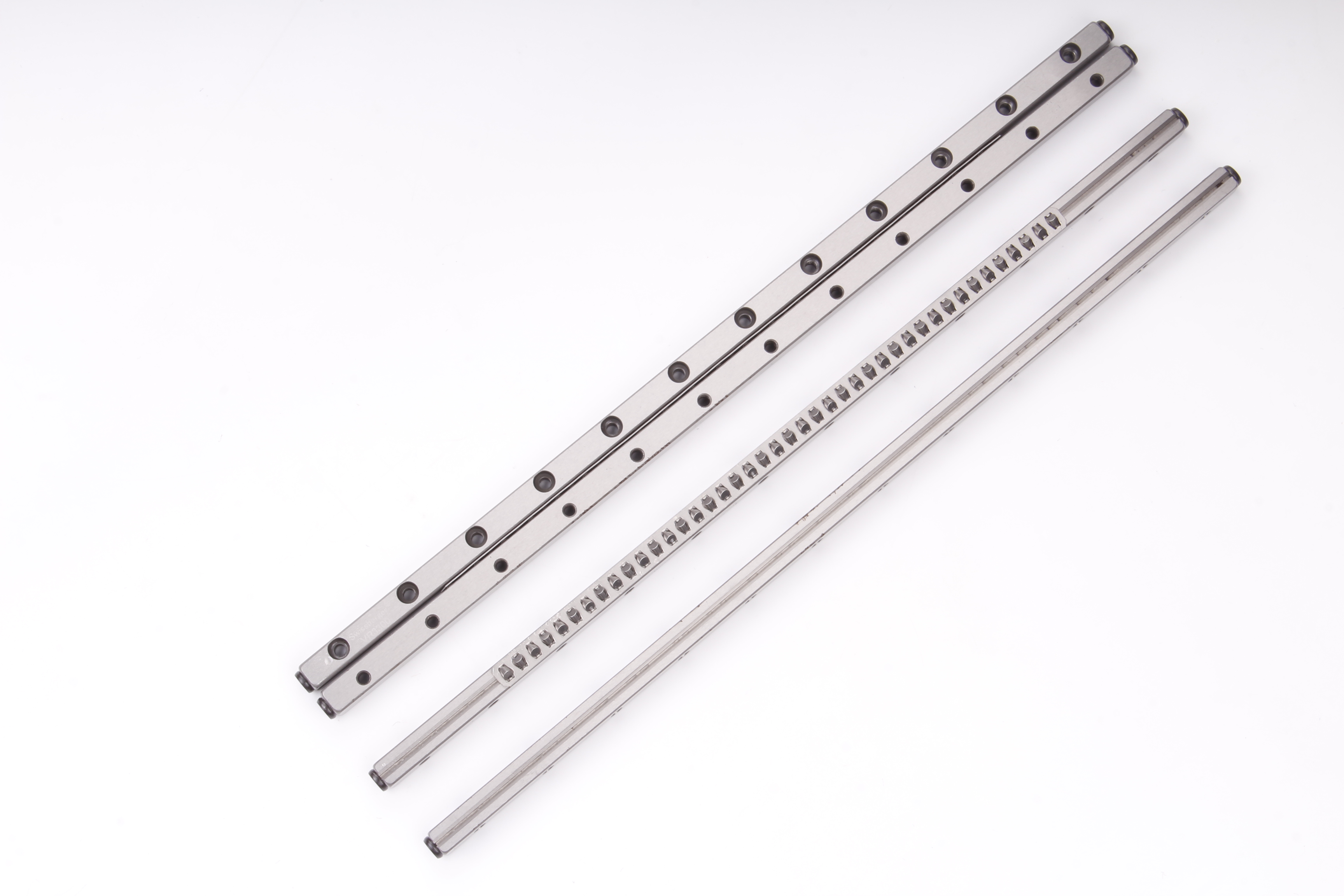

V型交叉滚子导轨属于有限行程型直线导轨，结构由两根精密V型滚道的导轨、交叉排列的圆柱滚子及保持架组成。滚子以正交方式密集分布，通过保持架固定形成稳定运动单元，这种设计让导轨在有限空间内实现了性能突破，相较于传统导轨具备显著优势。

二、V型交叉滚子导轨的特点

1. 高精度与平稳性，精密磨削的V型滚道与滚子紧密配合，可实现自动调心，补偿安装面轻微误差，运动精度达微米级，且零间隙设计消除反向空回，确保运行无偏移、无振动。

2. 高刚性与高承载，滚子与滚道形成线接触，接触面积大，能同时承受不同方向的载荷及倾覆力矩，重载工况下弹性变形量小，刚性远超普通滚珠导轨。

3. 低摩擦与高效率，滚动摩擦替代滑动摩擦，阻力大幅降低，不仅减少驱动能耗与热量产生，还适配高速往复运动场景，提升设备响应速度。

三、V型交叉滚子导轨的功能

1. 精准导向，为设备运动部件提供唯一的直线运动路径，如同为精密部件铺设轨道，确保位移轨迹的直线性与平行度。

2. 载荷传递，通过交叉滚子将多方向载荷均匀分散到滚道，实现力的稳定传导，有效抵抗运动中的变形与冲击。

3. 精度基准构建，其自身的微米级精度的为整个机械系统提供刚性基准，直接决定下游加工、测量工艺的精度上限。

四、V型交叉滚子导轨的用途

1. 在半导体设备中，它承载光刻机、晶圆探针台的运动部件，微米级的定位精度直接决定芯片良率。

2. 在精密机床领域，为五轴加工中心、慢走丝线切割设备的刀架与工作台导向，保障重切削下工件的表面光洁度与几何精度。

3. 在工业机器人关节与精密测量仪器中，它提供高重复定位精度，让机器人完成复杂装配，使三坐标测量机、光学检测仪的探头实现无偏差移动。

4. 在CT检查床、光学测试台等设备中，其平稳低噪的特性还能规避振动对影像精度、检测数据的干扰。

V型交叉滚子导轨已成为机械装备不可或缺的重要部件，在微米级制造与检测领域默默支撑着工业精度的提升，从芯片制造的纳米级定位到精密机床的高效加工，这条隐藏在设备深处的“精度之脊”，正以不可替代的价值，推动现代工业向更高精度、更优性能的方向迈进。
